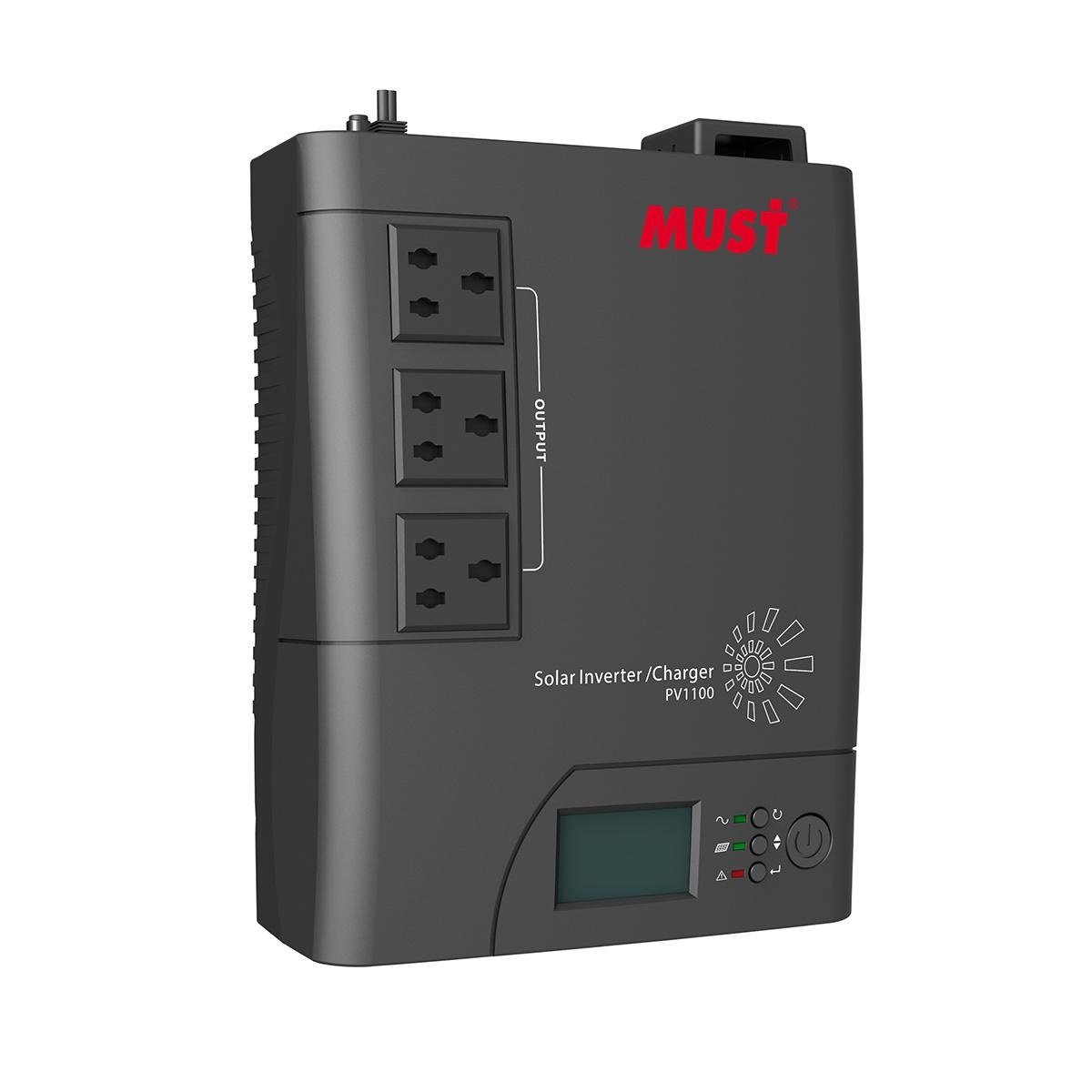

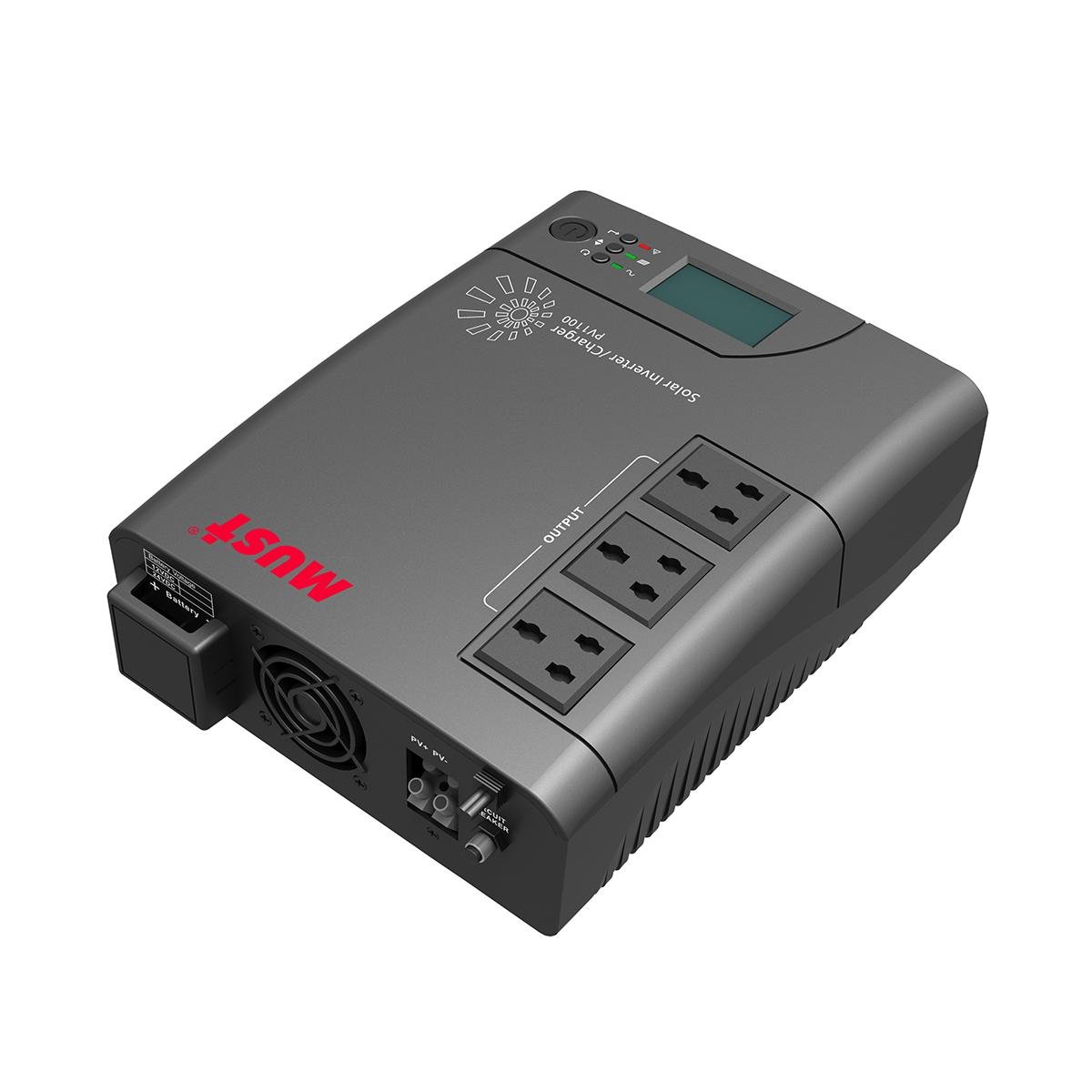

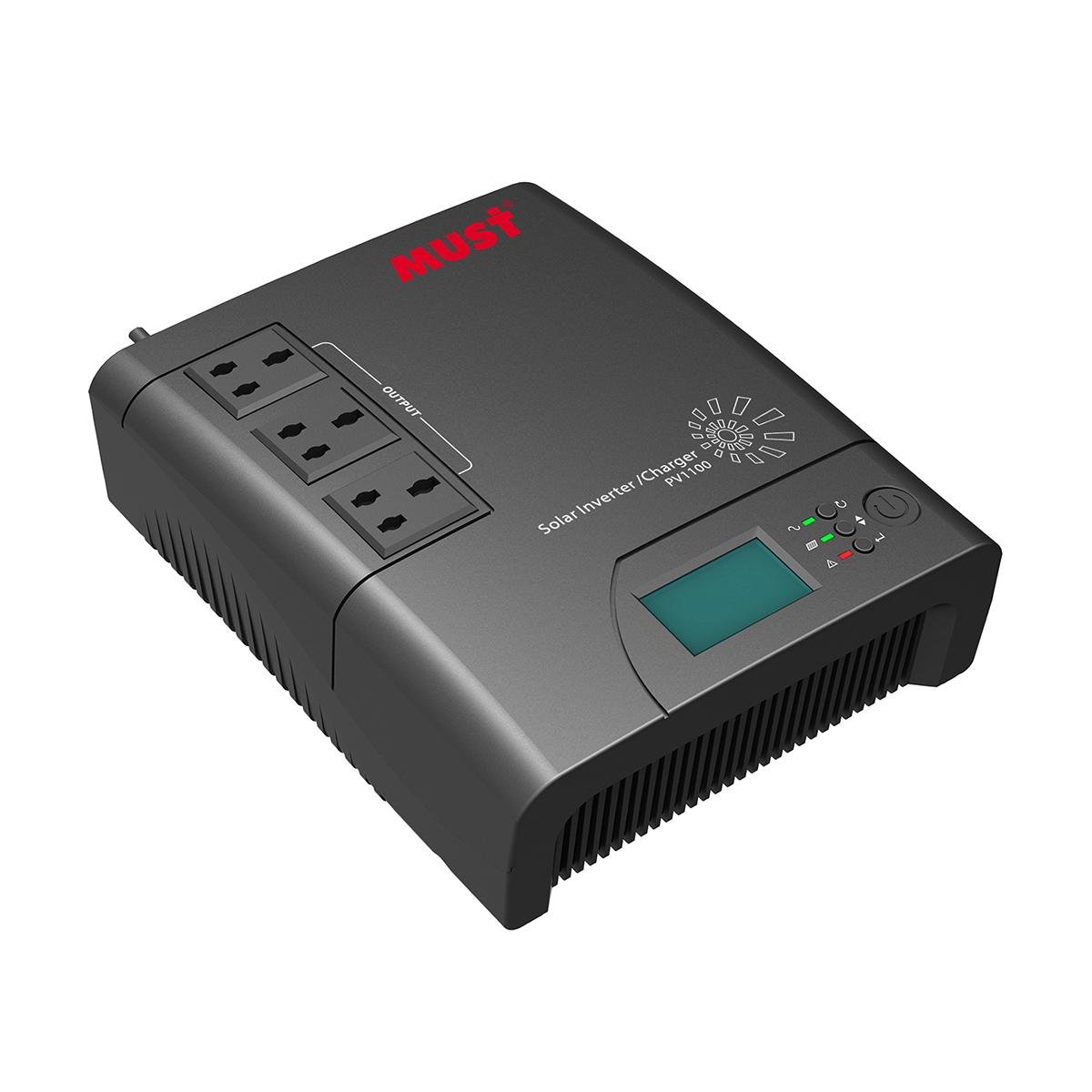

Série PV1100 PLUS (1,2-2,4 kVA)

L’onduleur hybride hors réseau PV1100 Plus offre une puissance de 1,2 à 2,4 kVA avec une onde sinusoïdale simulée, garantissant une efficacité optimale. Équipé d’un contrôleur PWM de 50 A, il permet des sorties CA de 10 A ou 20 A et supporte une tension PV de 55 V.

Ce modèle a été conçu pour répondre aux besoins énergétiques des foyers modernes tout en étant économique et intelligent. L’écran LCD convivial facilite la configuration, permettant aux utilisateurs de régler facilement le courant de charge de la batterie, ainsi que de choisir la priorité entre le chargeur CA et solaire. En cas de tension faible de la batterie, l’onduleur bascule automatiquement sur l’alimentation du réseau CA, assurant ainsi une continuité de service sans interruption.

Avec sa conception robuste et ses fonctionnalités avancées, le PV1100 Plus est idéal pour une utilisation domestique, offrant une solution fiable pour maximiser l’autonomie énergétique. Que ce soit pour des besoins résidentiels ou des applications spécifiques, cet onduleur répond parfaitement aux attentes des utilisateurs soucieux d’efficacité énergétique.

Caractéristiques de l’Onduleur

• Type : Onduleur à onde sinusoïdale simulée
• Contrôleur de Charge Solaire : Intégré avec PWM de 50 A
• Affichage : Écran multifonction (MFD)
• Courant de Charge : Standard de 10 A ou 20 A en provenance du secteur
• Priorité de Sortie : Sélection AC/solaire via l’écran MFD
• Priorité de Charge : Configuration AC/solaire via l’écran MFD
• Algorithme de Charge : Système en trois étapes
• Protections :
  • Contre les surcharges et les courts-circuits
  • Protection contre l’inversion de polarité de la batterie
  • Protection contre les décharges profondes
• Redémarrage Automatique : Pendant la récupération de l’alimentation AC ou solaire
• Réglage du Courant de Charge : Ajustable pour les sources solaire et utilitaire

Cet onduleur est conçu pour garantir des performances fiables tout en protégeant votre système énergétique.

Caractéristiques Techniques des Modèles PV11-1200 Plus et PV11-2400 Plus

Modèle

• PV11-1200 Plus
• PV11-2400 Plus

Tension du Système de Batterie

• PV11-1200 Plus : 12 V CC
• PV11-2400 Plus : 24 V CC

Sortie de l’Onduleur

• Puissance Nominale :
  • 1200 VA / 720 W
  • 2400 VA / 1440 W
• Forme d’Onde : Onde sinusoïdale simulée
• Tension de Sortie Nominale RMS : 230 V
• Régulation de la Tension de Sortie : +10 / -18 %
• Fréquence de Sortie : 50 Hz / 60 Hz ±1 Hz
• Efficacité de l’Onduleur (Crête) : > 80 %
• Efficacité en Mode Ligne : > 98 %
• Durée de Transfert Typique : 15-20 ms (max 40 ms)

Entrée CA

• Tension : 230 V CA
• Plage de Tension Sélectionnable :
  • Étroit : 170-280 V CA
  • Large : 90-280 V CA
• Gamme de Fréquences : 40 Hz – 70 Hz (détection automatique)

Batterie

• Tension d’Entrée Nominale :
  • 12 V CC
  • 24 V CC
• Tension de Démarrage Minimale :
  • 10,5 V CC
  • 21,0 V CC
• Alarme de Batterie Faible :
  • 10,5 V CC
  • 21 V CC
• Coupure de Batterie Faible :
  • 10-12 V DC (réglable)
  • 20-24 V DC (réglable)
• Coupure Haute Tension :
  • 15,0 V CC
  • 30,0 V CC

Chargeur Solaire et Chargeur Secteur

• Courant de Charge PV Maximal : 50 A
• Puissance Max du Parc Photovoltaïque :
  • 750 W
  • 1500 W
• Plage PWM à la Tension de Fonctionnement : 16-55 V CC
• Tension Maximale en Circuit Ouvert : 55 V CC
• Efficacité Maximale : > 95 %
• Consommation Énergétique en Veille : < 2 W
• Tension du Chargeur CA :
  • 14,4 V (max)
  • 28,8 V (max)
• Courant de Charge CA : 10 A / 20 A (réglable)
• Courant de Charge Maximal : 10-50 A (réglable)

Dérivation et Protection

• Fréquence d’Entrée Nominale : 40 Hz – 70 Hz
• Protection contre les Surcharges : FUSIBLE
• Protection contre les Courts-Circuits : FUSIBLE
• Valeur Nominale du Fusible : 10 A
• Courant de Dérivation Maximal : 10 A

Caractéristiques Mécaniques

• Dimensions de la Machine (L x H x P) : 295 x 230 x 85 mm
• Dimensions du Colis (L x H x P) : 365 x 295 x 140 mm
• Poids Net : 2,7 kg
• Poids Brut : 13,5 kg (4 pièces)

Autres

• Plage de Température de Fonctionnement : 0 °C à 50 °C
• Niveau de Bruit : 50 dB max
• Affichage : LED + LCD
